ИИ решает проблему за проблемой, которую корпорации не могут или не хотят исправлять.

Недавно в одном тематическом чате поделились интересным онлайн-инструментом для даунгрейда моделей Revit до версии 2023.

Сервис проверен лично.

https://rvtconvert.com/ru/

Коллеги, нужна ваша помощь с прокачкой канала! ⚡️
Кому не сложно, поделитесь своим Premium-бустом, чтобы мы могли делать посты еще интереснее и публиковать сторис. Это займет буквально пару секунд: https://t.me/boost/UzleBIM_CAD
Спасибо! 🙌

Моушн дизайнеры тоже заменяются ?

https://youtube.com/shorts/JM1ZtD6RIOM?si=cPaUWoXzCjjFKLBg

Cсылки на бесплатные MCP

MCP для Revit https://github.com/mcp-servers-for-revit/mcp-servers-for-revit я пользуюсь этим, замечания не было
Допольнительные ссылка на MCP:
для Autocad https://github.com/bimwright/dwg-mcp, https://github.com/puran-water/autocad-mcp
для Civil 3d https://mcpservers.org/servers/barbosaihan/civil3d-mcp

еще есть https://huskybim.com/ у них много MCP для разных приложений. Пишут что бесплатна на одного пользователя. Нужна регистрация по email. У меня установлены для Revit и Navisworks, но если честно не было возможности протестировать, можете сами попробовать.

Если интересно есть большое досье про MCP для Revit, кстати написанное самим Claude, я бы добавил человеческого языка, такое сложно читается, но все же https://xml-agr.ru/revit-mcp-report.html

@UzleBIM_CAD

Вы знаете о MCP?

Вчера коллеге подключили MCP для работы с Claude + Civil. На поиск, скачивание с гитхаб, распаковка и соединение с Claude наверно 10 минут ушло, он уже радостный давал команды ИИшке, чтобы построил за него его объекты в Civil.

И после установки вспомнил, что несколько дней назад в одном канале спрашивали про MCP который использует автор. Ответ был что это наработки многих лет и собирается выпустить платную версию. Я был мягко сказать удивлен, потому что не так много времени прошло как был доступен Claude для разработки своих средств автоматизации.

И возникла идея сделать инструкцию, поэтому поднимаю вопрос.

Почему почему люди не могут найти и установить, то что есть в открытом доступе, бесплатно же бери и пользуйся?
Может их пугают инструкции к установке, не каждый же знает команды в документациях на github?
Вот и решил может сделать инструкцию, познакомить сначала что это и зачем надо, а потом показать как установливать ?
В итоге решил просветить людей, обычно после моих видео-инструкций много вопросов остаются, поэтому подумал об онлайн стриме, как вы на это смотрите?

Кому интересно Claude + MCP + Revit (или любое другое ПО) пишите в комментариях.

А мы еще разберем эти задачи более подробно. Если текста не хватило — на моем YouTube-канале есть отдельное видео (на узбекском) про роли BIM-специалистов.
Продолжайте следить за блогом и не забудьте поделиться постом ради развития отрасли! Спасибо!
#BIM #BIM_Management #BIMMenejer #BIMKoordinator #BEP #CDE #Revit

BIM-менеджер: Мозг проекта или «лишние затраты» в глазах руководства?

В предыдущих постах мы разобрали задачи «рабочих лошадок» — BIM-моделлеров и раздающих им задачи BIM-координаторов. Теперь очередь «босса» — BIM-менеджера!
Итак, чем же занимается? Нужен ли еще один «лишний» управленец проекту, или это просто еще один сотрудник, «просиживающий» за зарплату?

И так что в основном делает BIM-менеджер?
Определение целей и стандартов: Зачем вообще проект делается в BIM? Это тот человек, который дает четкий ответ на этот вопрос и прописывает правила игры.

«Наведение мостов» с Заказчиком: Ходит по бесконечным совещаниям и, сберегая нервы команды, объясняет заказчику, что такое BIM и чего от него ждать.

EIR (Требования заказчика) и BEP (План выполнения BIM-проекта): Это не просто красивые и непонятные, модные словечки. Менеджер контролирует, чтобы модель реально отвечала прописанным в них требованиям.

Стандарты и СОД (Среда общих данных): Создание шаблонов, сбор библиотеки семейств, правильное именование файлов (Проект_Финал_Самый_Последний_Точно.rvt! – может уже хватит, нет?) и настройка процессов в СОД.

Координаты и обмен данными: Разработка стратегии, при которой все работают в одном месте, на одном «языке» и в единых координатах.

Качество: Глобальный контроль состояния модели, процессов QA/QC (контроля качества) и управления коллизиями (clash management).

Помимо этих базовых задач, в его ведении может быть еще множество вопросов, связанных с цифровизацией процессов.
Здесь есть пересечения с задачами координатора. Очень важно понимать разницу: BIM-менеджер пишет стратегию цифровизации, а BIM-координатор по этой стратегии работает.
Важный момент: Менеджер определяет, сколько графической и атрибутивной (текстовой) информации должно быть в модели. Качественный продукт — это не модель, перегруженная лишними данными. Информации не должно быть ни слишком мало, ни слишком много. Нужно найти «золотую середину»!

Стоит отметить, что в наших реалиях, когда появление новых должностей часто воспринимается как «содержание бездельников», нанимать сразу и координатора, и менеджера не обязательно. Для старта эти две роли вполне может совмещать один человек.

И так наши реалии: А есть ли у нас вообще BIM-менеджеры? Насколько я знаю — есть, но их можно пересчитать по пальцам - одной руки -одной руки опытного фрезеровщика.

Почему так? Думаю, потому что наши привычные проблемы все еще считаются абсолютной нормой. Мы даже не задумываемся, что процессы можно выстроить иначе, сведя к минимуму недопонимания и ошибки!

Наши любимые, «родные» проблемы:
Хаос как норма: Каждый работает как умеет. Нет единых правил именования файлов, параметров и элементов. В итоге сборка модели превращается в ад, а автоматизация это вообще - фантастика.

Потеря данных («Мы всегда так работали»): Использовать неактуальные данные и работать без СОД — обычное дело. Актуальные вопросы: «А какой файл последний?», «Что изменилось и почему?». Зато есть, телеграмм! Да здравствует пересылка файлов в Telegram!

Выдача на стройку без проверок («Все же так делают»): Как только файлы готовы, пробегаемся глазами и сразу отправляем. Ошибки, которые должны были решаться в офисе за компьютером, уходят прямиком на стройплощадку — туда, где горят реальные деньги и нервы. Вроде бы «работаем в BIM», но переделки на стройке всё те же.
Именно в этой ситуации BIM-менеджер может предотвратить строительные катастрофы, проводя жесткий аудит модели перед сдачей заказчику.

Как и раньше отмечали: главная «фишка» BIM работает не на этапе проектирования, а на стройке! Быстро выпустить проект — это не единственная цель BIM. Проектирование — это всего лишь 3–8% от стоимости объекта, о процентах точно не могу судить, не знаю. Но и так понятно, основные деньги «горят» на стройке, и именно там нужно ловить главный профит и экономию. К сожалению, мы часто об этом забываем.

Ну что, как думаете, не пришло ли время меняться? Или продолжим петь нашу любимую песню «мы всегда так делали» и барахтаться в ошибках?

Скидивайте этот пост руководителям!

Пакетный экспорт в Revit: BatchExporter, не ProSheets конечно, зато бесплатно )

Устали экспортировать каждый лист и спецификацию по отдельности? Знакомьтесь с BatchExporter — отличным плагином для Revit, который выгружает документацию целыми пакетами. Идея взята с ProSheets и подсказок опытного ОВшника и координатора в одном лице Одил Ходжамова. BatchExporter абсолютно бесплатный, а его функционал почты повторяет необходимый функционал указанного выще плагина!
Плагин умеет выгружать листы, виды и спецификации.
Поддерживаются версии Revit 2023–2027.

Поддерживаемые форматы и их фишки
PDF: Использует встроенный экспортер Revit с огромным набором настроек (о них ниже).
DWG: Работает с наборами настроек экспорта, уже сохраненными в вашем проекте.
DGN: Нюанс: требует заранее созданного набора настроек в проекте. В плагине есть удобная кнопка быстрого перехода в нужное окно Revit.
DWF / DWFx: Сохраняет свойства элементов, текстуры и области подрезки.
Изображения (PNG, JPG, TIFF, BMP): Качество от 72 до 600 dpi

Проблемы, которые придут с BIM

Когда обычно мы говорим о BIM, говорим только о преимуществах: что он позволяет делать проекты без ошибок, устраняет коллизии и так далее. Но у перехода на BIM есть и свои болевые точки, и ограничения.
Поговорим о тех аспектах, о которых обычно умалчивают продавцы курсов, но которые обязан знать каждый руководитель и специалист. BIM — это не волшебная программа, с помощью которой можно её просто установить на компьютер, и уже завтра ваши проекты чудесным образом станут безошибочными и быстрыми.

На практике вы можете столкнутся со следующими основными проблемами:

1. Высокие первоначальные затраты
Мощные компьютеры, дорогие лицензии на ПО и обучение команды на начальном этапе требуют весьма серьезных инвестиций. Это далеко не дешевый процесс.

2. Дефицит квалифицированных кадров
На рынке очень сложно найти BIM-координаторов и специалистов с реальным опытом. А обучение собственных сотрудников с нуля неизбежно скажется на сроках сдачи текущих проектов.

3. Время на внедрение
На то, чтобы полноценно запустить BIM, прописать стандарты и адаптировать команду, уходят месяцы. Будьте готовы, что на первых проектах скорость работы не увеличится — напротив, времени будет тратиться больше, чем обычно.

4. Проблемы совместимости программ (Интероперабельность)
При объединении моделей, разработанных на разных платформах (например, архитектура поднята в Revit, а конструктив — в Tekla), часто возникают ошибки обмена данными или проблемы неполной совместимости.

5. Сложность управления данными
Хранение, управление и обеспечение безопасности огромных файлов моделей создают серьезную дополнительную нагрузку на IT-инфраструктуру компании.

6. Сопротивление изменениям
Одно из самых сложных и болезненных препятствий. Сотрудникам, которые годами привыкли традиционно чертить «линии» в AutoCAD, психологически и технически очень тяжело перестроиться на новый формат и научиться мыслить иначе при создании проекта.

Так значит ли это, что нужно отказаться от BIM? Абсолютно нет. Эти ограничения нисколько не умаляют ценности BIM-технологий. Они лишь показывают, что перед стартом нужно снять розовые очки и составить реалистичный план. Чтобы преодолеть эти барьеры, руководство должно серьезно вложиться в обучение команды, разработать строгие стандарты (BEP) и продумать схемы взаимодействия разного ПО.

Внедрение BIM — это не спринт на короткую дистанцию, это долгосрочный марафон.

С какими препятствиями столкнулась ваша команда в процессе перехода на BIM? Делитесь опытом в комментариях!
#RevitUz #BIMUzbekistan

Демонстрация работы плагина по согласование заданий на отверстия

https://youtu.be/31tpGaDapCs

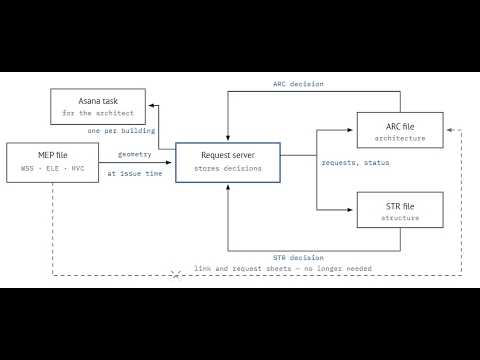

Задания на отверстия: как мы ушли от листов и переписок к серверному обмену

Согласование отверстий между инженерами и дисциплинами АР/КР было сплошной рутиной: инженеры вручную вставляли семейства для заданий, отдельно оформляя их, выдавали задания на листах, к тому же трассы могли передвинутся, листы заданий заново перевыпускались, обновлялась Задача в Асане а история как все и почему было согласовано, бесследно умирала в мессенджерах/почте или в комментариях Асаны.

Теперь полностью перестроили процесс, отказались от тяжелых связанных моделей и перенесли весь обмен на сервер.

Как это работает теперь:
Мгновенный обмен без листов. Задания улетают на сервер по нажатию одной кнопки, а архитектор подгружает прямо в свою модель только легкие семейства-габариты.
Умный поиск. Плагин ищет проходы по реальной геометрии (корректно видит уклоны и фитинги), сам склеивает близкие слои стен и отсекает мелкие касания (меньше 15 мм).
История, которую нельзя стереть. Решения живут на сервере. Если архитектор отклоняет проем — он обязан указать причину, которая навсегда останется в истории.
Защита от дубликатов (наследование ключа). Если инженер удалил задание и поставил новое в радиусе 50 мм (чуть сдвинул трубу), плагин автоматически сохранит его старый ID. Архитектору не придется согласовывать одно и то же отверстие дважды!
Контролируемое прорезание. Согласованное задание в один клик заменяется на чистовое вырезающее семейство.

Итог: полная прозрачность процесса и ноль потраченного времени на оформление чертежей.

Может есть кто уже настроил такой процесс, как у вас все настроено? Может мы что то не учли, у нас все пока в тестовом режиме, делитесь мнением. Спасибо

Подробнее о процессе тут:
https://telegra.ph/Zadaniya-na-otverstiya-kak-my-ushli-ot-listov-i-perepisok-k-servernomu-obmenu-09-03

Как BIM работает на строительной площадке? Просто чертежи в офисе или реальный контроль?

Многие думают, что BIM — это исключительно создание красивых 3D-моделей, сидя в офисе. Но его истинная сила раскрывается именно на строительной площадке. BIM — это метод планирования, координации и сдачи работ, который опирается не на обычные чертежи, а на точные и достоверные данные.

Итак, какие же задачи на практике решает BIM в строительстве?

Координация и поиск коллизий (Clash detection). Архитектурные, конструктивные и инженерные решения (MEP) сводятся в единой среде общих данных (CDE). Не врезается ли вентиляционный короб в бетонную колонну? Не мешают ли трубы и кабели друг другу? Эти проблемы выявляются и решаются на компьютере еще до начала строительства, а не прямо на стройке под ругань мастеров.
Точный подсчет объемов. Сколько нужно бетона, арматуры или кабеля? Все эти данные безошибочно выгружаются напрямую из модели. Это позволяет избежать лишних затрат при составлении смет и закупке материалов.
4D-моделирование (Календарный план). Процесс строительства привязывается к временному графику. Кто и когда должен приступить к работе, в какой последовательности вести монтаж — всё это строится на основе четкого плана.
Документирование и передача в эксплуатацию. После завершения строительства заказчику передается не просто стопка бумаг, а полноценная цифровая база данных всего здания. Управление активами, гарантиями и инструкциями по техническому обслуживанию осуществляется именно через эту модель.
BIM — это способ избежать переделок (rework) и нервотрепки на площадке, а также укрепить связь между офисом и стройкой.
Но не забывайте: BIM — это не волшебная палочка, которая по щелчку пальцев ускорит строительство. В первую очередь, это инструмент, который дает порядок, качество и точность. А качественный проект без ошибок в конечном итоге экономит и бюджет, и нервы.

А как чертежи попадают на строительную площадку в ваших проектах? Проверяются ли пересечения заранее, или рабочие как-то выкручиваются и находят решения на ходу, поминая проектировщиков «добрым» словом?

Делитесь в комментариях! 👇
